Hier mal nen Tutorial für Display Wechsel bei einem Letv Le Max2 (Le X820)

Schwierigkeitsgrad: leicht.

Benötigt:
Kleiner Kreuz/Torx Schraubendreher
Skalpell
Gitarren Plex
Kunststoff Abhebewerkzeug
Fön
Sauger
Doppelseitige Klebestreifen/Spezial Display Kleber
- Zirca 1-2 Std. zeit und sehr ruhige Hände / Zirca 12 Std. Trocknungszeit.
....
Viel Kaffee, nen Kasten Bier, und einen Vorschlaghammer *fg*

Ungeschickte Leute sollten davon die Finger lassen!

WICHTIG!
Bitte merkt euch wo die Schrauben hinkommen! Es gibt verschiedene Arten von Schrauben, kleine, mittlere und lange.
Sollte eine der langen in den kleinen eingeschraubt werden, so kann dies den LCD beschädigen
Achtet auf Kleinteile die herausfallen können! Besonders Abdeckt Gummis!


Ausgangs Situation:

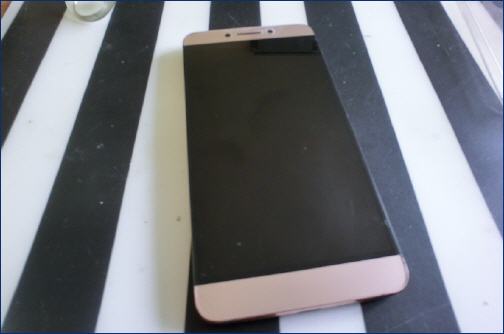

Phone runter gefallen, Display ohne Funktion.

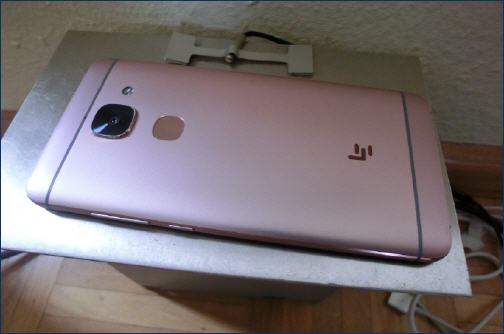

Zuerst wird das Display rundherum erwärmt.
Ich benutze einen selbst gebauten Separator, ein Haushalt Föhn tut es auch (nicht zu heiß, bis man die Hand wegzieht!)



Mit einem Plectron, oder wie in meinem Fall einen speziellen Öffnungstool, und einem Sauger das Display anheben und entfernen.



Die 2 Abdeckschrauben vom geclipsten Display abnehmen.



So sieht das Innenleben aus für die die den Akku oder andere Dinge tauschen wollen:



Zusammengebaut wird in umgekehrter reihen folge:
Kontakt einclipsen, verschrauben, Display drauf machen
Gehäuse zuvor mit Doppelklebeband rings herum bekleben, Display an drücken und leicht erwärmen. Fertig.

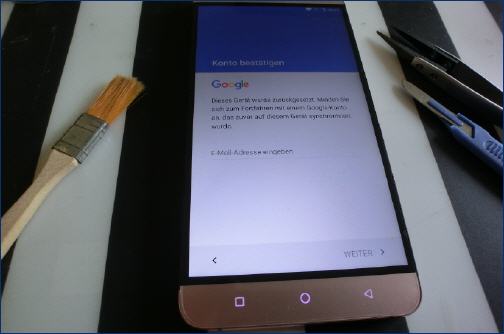

Finaler Test:



Ich Übernehme keine Verantwortung für den unsachgemäßen Auseinanderbau, ebenso für Schäden die entstehen.
Jeder ist für sich selber verantwortlich.
Besser ist es den Handy Doc seines Vertrauens damit beauftragen. Für Fragen stehe ich gerne zur Verfügung.
